昌南体育中心主体育场膜结构屋面
建设时间: 2015年-2016年
工程类型: 体育场馆工程
膜材类型: PTFE膜材

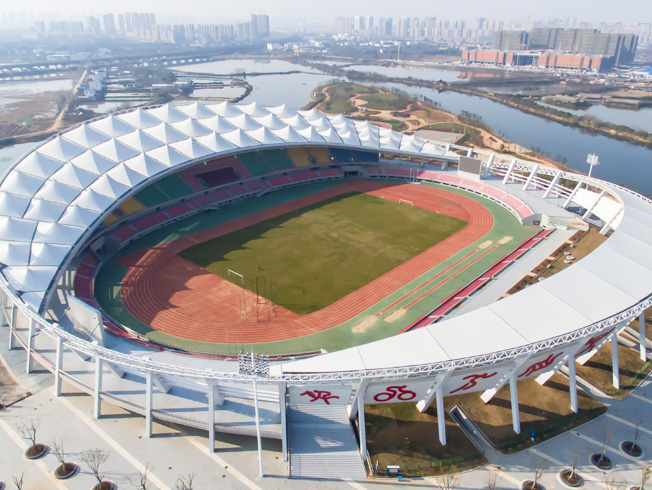

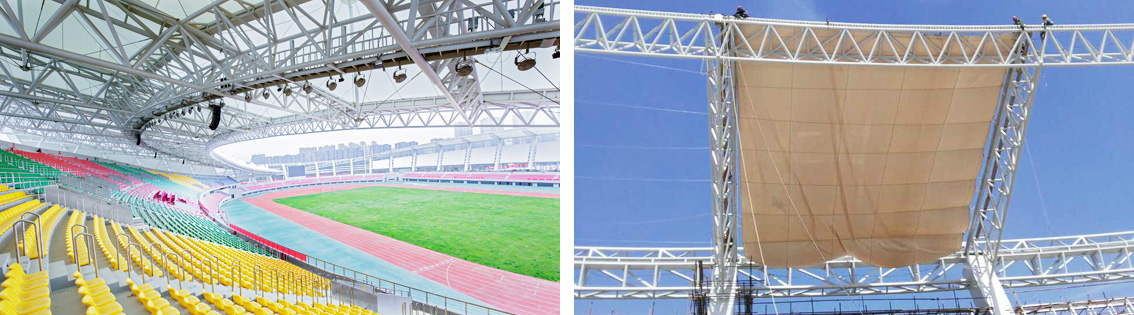

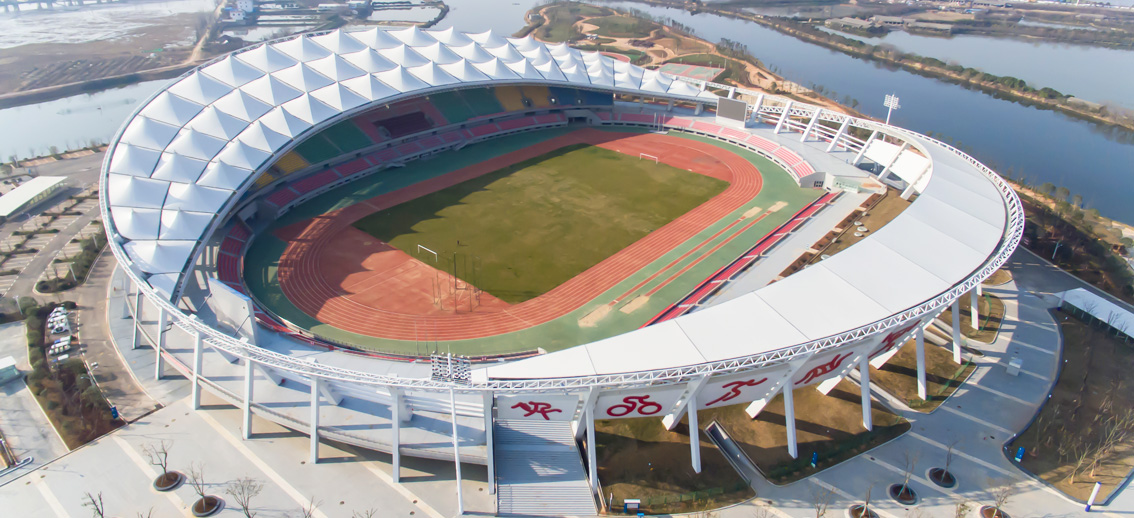

案例简介:本工程位于位于南昌县,为体育场,结构形式为钢结构空间桁架体系,屋面采用钢管桁架支撑膜结构;结构最大高度50m,悬挑长度最长60米,总面积为22000余平方。
本工程位于位于南昌县,为体育场,结构形式为钢结构空间桁架体系,屋面采用钢管桁架支撑膜结构;结构最大高度50m,悬挑长度最长60米,总面积为22000余平方。
膜结构材料采用PTFE材料,由55个锥形帽顶,19片平膜组成。
项目难点:
1、主体结构与建筑效果直接存在冲突,我方接触此项目时,主体结构设计已经完成并且已经进入施工阶段,但云顶国际集团-云顶国际唯一官方网站分析后发现,建筑效果图与主体结构直接存在冲突,导致屋面排水管的布置很难进行,最终只能增加二次结构来完成屋面天沟的布置,以确保能达到最初建筑效果图的建筑效果。

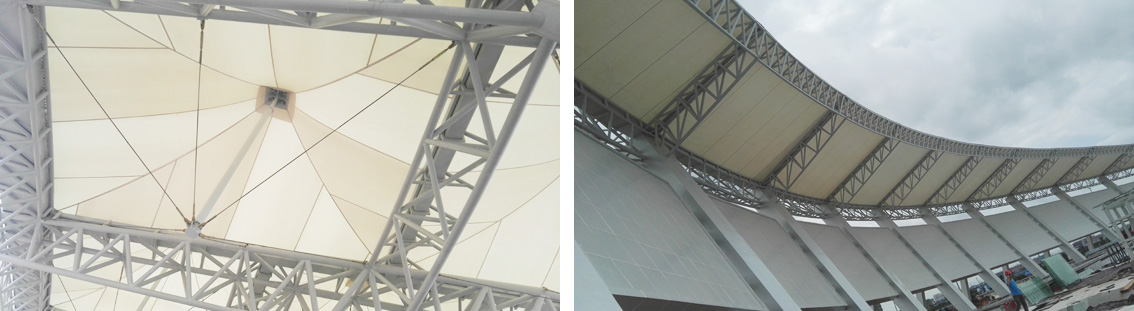

2、建筑效果图体现的主看台一侧的屋面是方形的锥形帽帽顶膜,但主体钢结构已经完成,二次结构及节点设计允许增加的重量有限,最终采用了索结构系统形成支撑体系,确保重量不超重的情况下实现了建筑效果。
3、完全不规则的形状。主体钢结构成扇形布置,中间宽、两侧窄,中间高、两侧低,外圈高、内圈低,导致整个屋面膜单元的形状、坡度、受力特点都有所区别,所以在考虑与主体结构的连接、天沟的设计、膜面排水等诸多方面都要根据不同位置的特殊性采取不同的处理手法,工作量和工作难度大大增加。
-
-
PTFE膜材料
PTFE膜材料的织物基材为玻璃纤维,纤维的直径范围应在3.30~4.05μm 范围内,重量应大于150g/m。 PTFE膜材的最大特点是强度高,中等强度的PTFE 膜厚度仅0.8mm,但它的拉伸强度已达到钢材的水平;而且弹性模量较低,有利于膜材形成复杂的曲面造型。使用温度范围广,能够在-70℃~230℃的温度范围内使用。具有独特的光学性能,白天入射光线成为自然温射光,防止眩目,无阴影,光线均匀分布;几乎没有紫外线透过,防止了内部装饰材料和设备的褪色;夜间高反射性能使得房间具有卓越的照明效果,减少电能消耗,而且可衬托出夜 空中建筑物的辉煌。
